CBB20A型金属化聚丙烯膜介质直流固定电容器

CBB20A型金属化聚丙烯膜介质直流固定电容器实物图

CBB20A 型金属化聚丙烯膜介质直流固定电容器,以具有较好电性能的聚丙烯膜作为介质，真空蒸发锌铝金属化层为电极，采用无感式卷绕，聚酯压敏胶带包裹，环氧树脂灌封，轴向引出结构。

特征与用途

1、聚酯压敏胶带包裹，环氧树脂灌封，轴向引出结构。

2、体积小，重量轻，安全可靠，有较好的自愈性能。。

3、用于直流或脉动电路中，特别适用于各种电子仪器和电子设备等。

技术与性能指标

1、详细规范：GB 10190-2012

2、气候类别：40//085/21

3、工作温度范围：-40℃~+85℃

4、电容量允许偏差：±5%（J）；±10%（K）； ±20%（M）

5、损耗角正切：tgδ≤0.002（1KHZ）

6、绝缘电阻：C_R≤0.33F R ≥15000 MΩ；C_R>0.33 R C_R ≥7500s

7、耐电压：1.4U_Rd.c（2_S）

8、额定电压：160Vdc 、220Vdc 、250Vdc、400Vdc、630Vdc、850Vdc、1600Vdc

9、电容量范围：0.001 uF ~ 3.3uF

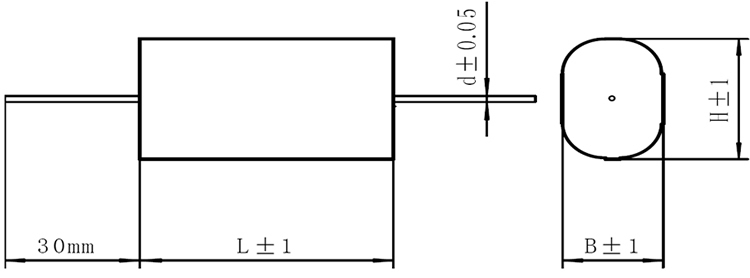

外形尺寸：

CBB20A电容器尺寸

额定电压、标称电容量与尺寸

电压（Vdc）	容量（uF）	L(长)	B（厚）	H（高）	D（引线直径）
160	1.75	32	12.5	18.5	0.8
220	0.68	6.6	11	35	0.6
220	0.84	6.6	11	35	0.6
220	1	6.6	11	35	0.6
250	0.047	15	6.5	10.5	0.6
250	0.068	15	8.5	12.5	0.6
250	0.1	19	6	10	0.8
250	0.15	19	6.5	10.5	0.8
250	0.22	19	6	10	0.8
250	0.33	27	6.5	13	0.8
250	0.47	27	6	12.5	0.8
250	0.68	27	7.5	14	0.8
250	0.85	26	7	13	0.8
250	1	27	7.5	14	0.8
250	1.5	27	9.5	16	0.8
250	2.2	27	12.5	18.5	0.8
250	3.3	27	15.5	22.5	0.8
400	0.022	15	6.5	10	0.6
400	0.033	15	6.5	10	0.6
400	0.047	15	6.5	10.5	0.6
400	0.068	15	6.5	10	0.6
400	0.1	19	6	10	0.8
400	0.15	19	6.5	10.5	0.8
400	0.22	27	6	12.5	0.8
400	0.33	27	6.5	13	0.8
400	0.47	27	7.5	13.5	0.8
400	0.68	27	6	12.5	0.8
400	1	27	7.5	14	0.8
400	1.5	27	9.5	16	0.8
400	2.2	27	12.5	18.5	0.8
630	0.001	15	6.5	10.5	0.6
630	0.015	15	6.5	10.5	0.6
630	0.022	15	7	11	0.6
630	0.033	19	6.5	10.5	0.8
630	0.047	19	6	10.5	0.8
630	0.068	19	6	10.5	0.8
630	0.1	27	6.5	13	0.8
630	0.15	27	7	13	0.8
630	0.22	27	7.5	14	0.8
630	0.33	27	10	16	0.8
630	0.47	27	12	18.5	0.8
630	0.68	27	15	21.5	0.8
630	0.68	31.5	8	14.5	0.8
630	1	33	8.5	14.5	0.8
630	1.5	33	10.5	17	0.8
630	1.5	36	10.5	15	1.0
850	0.47	28	11	17	0.8
850	1	38	13	19	0.8
1600	0.22	27	9	16	0.8
1600	1.5	47	17	23	0.8

以上产品规格未列出的可按客户要求定做。

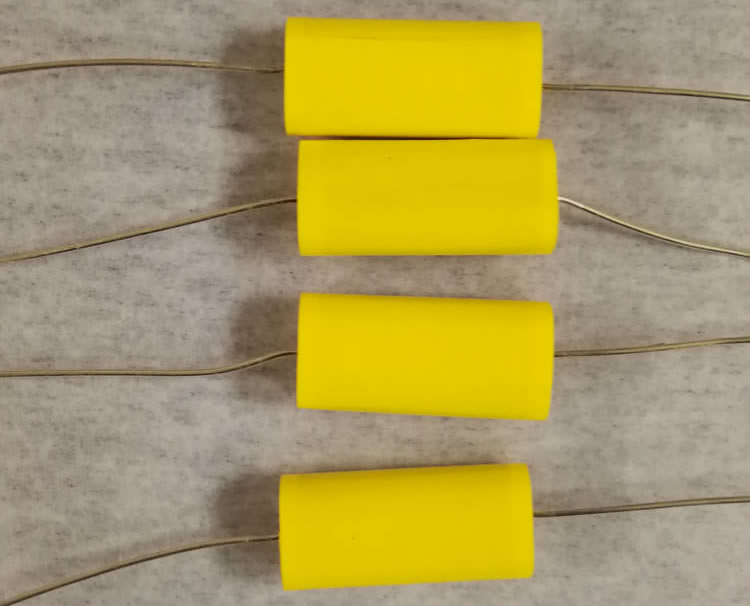

现场照片
