CBB231型双面金属化聚丙烯膜介质电容器

特征与用途:

矩形阻燃塑料外壳,阻燃环氧树脂封装,单向引出结构。

体积小,重量轻,有优异的自愈性能。

能承受较高电压和较大电流作用。

用于直流或脉动电路中,特别适用于电子镇流器和紧凑型节能灯电路中。

技术与性能指标:

详细规范:GB/T 10190-2012

气候类别:55/100/21

电容量允许偏差:±5%(J);±10%(K);±20%(M)

损耗角正切: ≤0.001(1KHz)

绝缘电阻:≥10000MΩ

耐电压:1.6UR(2s)

寿命试验:
①. 试验条件
试验温度:100℃
施加电压:1.25UR
试验时间:1000h

②.试验后性能
电容量变化:△C/C≤5%
损耗角正切赠量:≤0.004
绝缘电阻 ≥规定值的50%

额定电压、标称电容量与尺寸:

630VD.C./300VA.C. 1000VD.C./400VA.C.
B H L P
B H L P
2200PF
4 9 13 10
2700PF
4 9 13 10
3300PF
4 9 13 10
4 9 13 10
3900PF
4 9 13 10
4 9 13 10
4700PF
4 9 13 10
4 9 13 10
5600PF
5 11 13 10
5 11 18 15
6800PF
5 11 13 10
5 11 18 15
8200PF
6 12 13 10
6 12 18 15
0.010µF
5 11 18 15
6 12 18 15
0.012µF
5 11 18 15
6 12 18 15
0.015µF
6 12 18 15
7.5 13.5 18 15
0.018µF
6 12 18 15
7.5 13.5 18 15
0.022µF
7.5 13.5 18 15
8.5 14.5 18 15
0.027µF
8.5 14.5 18 15
6  15 26.5 22.5
0.033µF
8.5 14.5 18 15
7  16 26.5 22.5
0.039µF
6  15 26.5 22.5
7  16 26.5 22.5
0.047µF
7  16 26.5 22.5
8.5 17 26.5 22.5
0.056µF
8.5 17 26.5 22.5
10 18.5 26.5 22.5
0.068µF
8.5 17 26.5 22.5
10 18.5 26.5 22.5
0.082µF
10 18.5 26.5 22.5
0.10µF
11 20 26.5 22.5

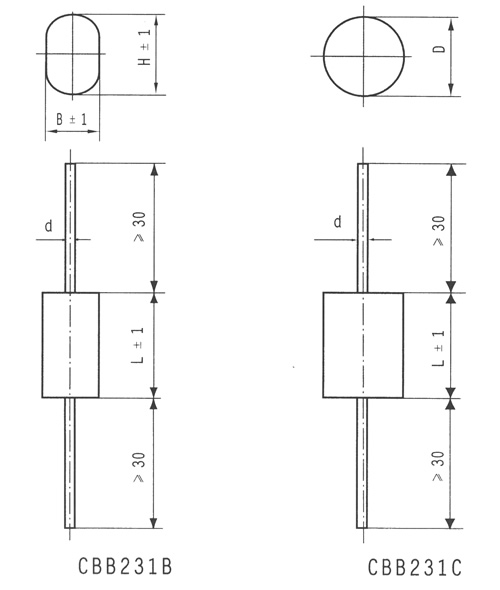

外形尺寸图:
