CBB24型金属化聚丙烯膜电容器

特征与用途

矩形阻燃塑料外壳,阻燃环氧树脂封装,单向引出结构。

体积小,重量轻,有优异的自愈性能。

用于直流或脉动电路中,特别适用于特别适用于彩电、程控交换机、仪器、仪表、军用整机。

技术与性能指标

详细规范:GB10190-88

气候类别:55/085/21

电容量允许偏差:±5%(J);±10%(K);±20%(M)

损耗角正切: ≤0.001(1KHz)

绝缘电阻:CR≤0.33μF ≥25000MΩ
CR>0.33μF ≥7500S

耐电压:1.6UR(1S)

寿命试验:
①. 试验条件
试验温度:85℃
施加电压:1.25UR
试验时间:1000h

②.试验后性能
电容量变化:△C/C≤5%
损耗角正切赠量:≤0.005
绝缘电阻 ≥50%规定值

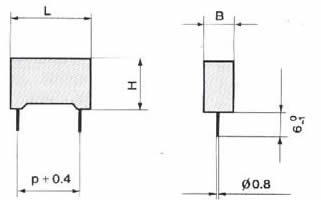

额定电压、标称电容量与尺寸

250VD.C./200VA.C. 400VD.C./220VA.C. 630VD.C./250VA.C.
B H L P
B H L P
B H L P
2200PF
4 9 13 10
3300
4 9 13 10
4700
4 9 13 10
6800
4 9 13 10
0.010µF
4 9 13 10
5 11 13 10
0.015
4 9 13 10
6 12 13 10
0.022
4 9 13 10
5 11 13 10
5 11 18 15
0.033
4 9 13 10
6 12 13 10
6 12 18 15
0.047
5 11 13 10
6 12 13 10
7.5 13.5 18 15
0.068
6 12 13 10
6 12 18 15
8.5 14.5 18 15
0.10
5 11 18 15
7.5 13.5 18 15
7 16 26.5 22.5
0.15
6 12 18 15
8.5 14.5 18 15
8.5 17 26.5 22.5
0.22
7.5 13.5 18 15
7 16 26.5 22.5
0.33
6 15 26.5 22.5
8.5 17 26.5 22.5
0.47
7 16 26.5 22.5

0.68
10 18.5 26.5 22.5


产品属性:

类别 直插 结构 固定
封装外形 长方形 特性 滤波
引出线类型 径向引出线 标称容量 0.001μF-3.3μF
