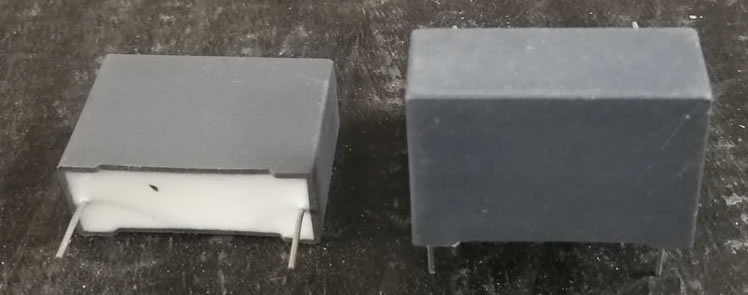

CBB23型双面金属化聚丙烯膜介质直流固定电容器

西欧型号(MKP1.76)

产品符合IEC384-16标准

特征与用途

矩形阻燃塑料外壳,阻燃环氧树脂封装,单向引出结构。

体积小,重量轻,有优异的自愈性能。

能承受较大脉冲电流作用,可靠性高。

用于直流或脉动电路中,特别适用于彩电、军用整机等。

技术与性能指标

详细规范:GB/T 10190-2012

气候类别:55/100/21

电容量允许偏差:±5%(J);±10%(K);±20%(M)

损耗角正切: ≤0.001(1KHz)

绝缘电阻:CR≤0.33μF ≥10000MΩ
CR>0.33μF ≥30000s

耐电压:1.6UR(2s)

寿命试验:
①. 试验条件
试验温度:85℃
施加电压:1.25UR
试验时间:1000h

②.试验后性能
电容量变化:△C/C≤5%
损耗角正切赠量:≤0.004
绝缘电阻 ≥规定值的50%

额定电压、标称电容量与尺寸

250VD.C./200VA.C. 400VD.C./220VA.C.
B H L P
B H L P
0.010
4 9 13 10
0.012
4 9 13 10
0.015
5 11 13 10
0.018
5 11 13 10
0.022
4 9 13 10
6 12 13 10
0.027
5 11 13 10
6 12 13 10
0.033
5 11 13 10
5 11 18 15
0.039
6 12 13 10
6 12 18 15
0.047
5 11 18 15
6 12 18 15
0.056
5 11 18 15
6 12 18 15
0.068
6 12 18 15
7.5 13.5 18 15
0.082
6 12 18 15
8.5 14.5 18 15
0.10
7.5 13.5 18 15
8.5 14.5 18 15
0.12
7.5 13.5 18 15
7 16 26.5 22.5
0.15
8.5 14.5 18 15
7 16 26.5 22.5
0.18
6 15 26.5 22.5
8.5 17 26.5 22.5
0.22
6 15 26.5 22.5
10 18.5 26.5 22.5
0.27
7 16 26.5 22.5
10 18.5 26.5 22.5
0.33
8.5 17 26.5 22.5
11 20 32 27.5
0.39
8.5 17 26.5 22.5
0.47
10 18.5 26.5 22.5
0.56
10 18.5 26.5 22.5
0.68
11 20 26.5 22.5

外形尺寸图:
