CBB62型聚丙烯薄膜交流固定电容器

特征与用途

矩形阻燃塑料外壳,阻燃环氧树脂封装,单向引出结构。

体积小,重量轻,安全可靠,有优异的自愈性能。

具有安全指标,属X2类电容器。

适用于电网电源供电的电子仪器和电子设备中,作为抑制无线电干扰和电源网络连接用。

技术与性能指标

详细规范:Q/MS242-98
分规范:GB/T14472-98

气候类别:40/085/21

电容量允许偏差::±5%(J);±10%(K);±20%(M)

损耗角正切:CR≤ 1µF ≤0.002 (10KHz)
       CR > 1µF ≤0.001 (1KHz)

.绝缘电阻:CR≤ 0.33µF ≥15000MΩ
       CR > 0.33µF ≥5000S

耐电压:4.3URD.C.(2S)

寿命试验
⑴.试验条件
试验温度:85℃
施加电压:1.25UR +10000VA.C.0.1s/h
试验时间:1000
⑵.实验后性能
电容量变化:△C/C≤10%
损耗角正切增量: CR≤ 1µF ≤0.008
CR > 1µF ≤0.005
阻缘电阻:≥规定值的50%

额定电压、标称电容量与尺寸

额定电压
250VA.C.

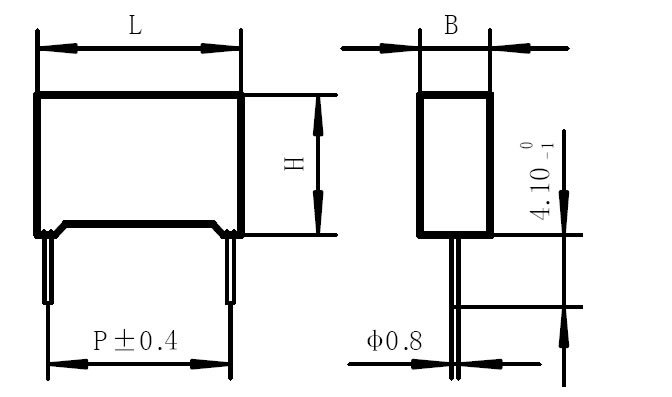

外形尺寸MM B H L P
标称电容量µF
0.010 5 11 18 15
0.015 5 11 18 15
0.022 5 11 18 15
0.033 5 11 18 15
0.047 5 11 18 15
0.068 5 11 18 15
0.10 6 12 18 15
0.15 7.5 13.6 18 15
0.22 7 16 26.5 22.5
0.33 8.5 17 26.5 22.5
0.47 10 18.5 26.5 22.5
0.68 11 20 32 27.5
1.0 13 22 32 27.5
1.5 18 33 32 27.5
2.2 18 32 41.5 37.5

产品属性:

类别 直插 结构 塑壳封装
封装外形 长方形 特性 高频
引出线类型 径向引出线 标称容量 0.01μF-3.3μF
