CBB65型金属化聚丙烯薄膜介质电容器

特征用途:

1.圆型金属铝外壳,体积小,重量轻。

2.电性能优良,损耗小,具有良好的自愈性。

3.内部装有压力式防爆装置,使用安全可靠。

4.适用于交流400伏,660伏电力系统中,特别适用作空调压缩机专用电容及组装功率因数自动补偿柜无功就地补偿装置等。

5.用于频率为50HZ交流电源供电的单相电动机启动和运转、可连续工作。

技术与性能指标:

详细规范:GB/T 3667.1-2005

气候类别:40/070/21

电容量允许偏差:±5%(J);±10%(K)

损耗角正切:≤0.002(100Hz)

绝缘电阻:≥12000s

耐电压:2.0UR(2s)

寿命试验

⑴.试验条件
试验温度:70℃
施加电压:1.25UR
试验时间:600h
⑵.实验后性能
电容量变化:△C/C≤3%

额定电压、标称电容量与尺寸:见表

450VA.C.
400VA.C.
D
H
D
H
12 50 81
15 50 81
20 50 116
23 50 116
25 50 116
29 50 130
35     50 130
40     55 130
45     55 130

 CBB65D型:

450VA.C.
D±1
H±2
25 45 98
30 45 113
35 45 123
40 50 123
45 50 123
50 50 133
55 55 123
60 55 133
65 60 133
70 60 133

CBB65B型:

400VA.C. 450VA.C.
D H D H
10     42 82
12     42 82
15     50 82
20     50 118
23     50 118
25     50 118
29     50 132
35 50 132
40 55 132
45 55 132
50 60 132



450VA.C. 400VA.C.
额定电容 D H 额定电容 D H
1.7 34 50 100 12.54 50 100
2 40 50 100 14.7 50 135
2.5 50 50 135 18.4 50 135
3.3 66 55 135 24.2 55 135
5 100 65 135 36.7 65 135
6.6 132 65 185 48.5 65 185
10 200 65 260 73.5 65 260

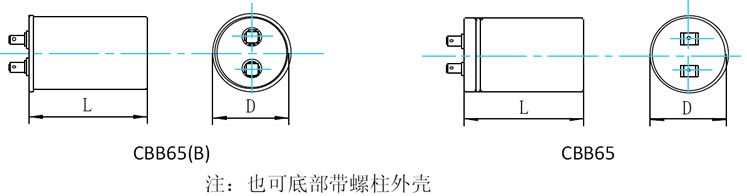

外形尺寸图:

电压、电容量和外形尺寸也可由供需方商定

产品属性:

类别 直插 结构 固定
封装外形 圆柱形 特性 旁路
引出线类型 同向引出线 标称容量 3μF-100μF
