CBB60型金属化聚丙烯薄膜介质电容器

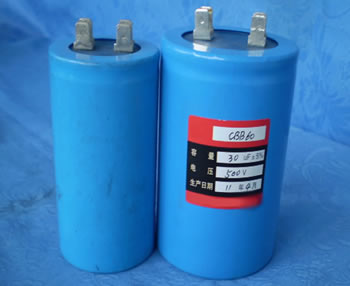

CBB60型金属化聚丙烯薄膜电容器实物图

CBB60型聚丙烯膜介质交流固定电容器,以具有较好电性能的聚丙烯膜作为介质，锌铝金属化层为电极，采用无感式卷绕，圆柱形金属铝外壳，体积小、重量轻。

特征与用途

圆形金属铝外壳，有良好的自愈特性。

适用于洗衣机、空调及各种家用电器设备中。

技术与性能指标

详细规范：GB/T 3667.1-2005

气候类别：40/070/21

工作温度范围：-40℃~+70℃

运行等级：C 级（3000h）

电容量允许偏差：±5%(J);±10%(K)

损耗角正切：tgδ≤0.002（100Hz）

绝缘电阻：R≥3000s

耐电压（引出端之间）：2.0UR (2s)

耐电压（极壳之间）：2000Vac(2s)

寿命试验
⑴.试验条件
试验温度：70℃
施加电压：1.25Un
试验时间：600H
⑵.实验后性能
电容量变化：△C/C≤3%

CBB60T型额定电压、标称电容量与尺寸



额定电压 400Va.c.
外形尺寸mm D H
标称电容量µF
6+3.5 50 83
7.3+3.5 50 83
8+4 50 83
10+3 50

83
*空调用电容器的电容量和外形尺寸供需方商定
CBB60型金属化聚丙烯薄膜电容器尺寸图

CBB60型额定电压、标称电容量与尺寸

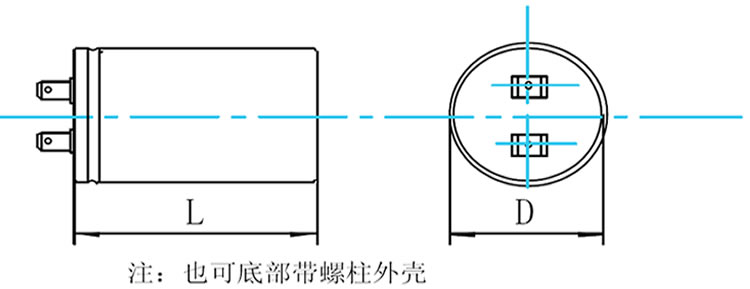

CBB60电容器尺寸图

额定电压 400Va.c. 500Va.c.
外形尺寸mm D H D H
标称电容量µF
3 34 55 42 55
4 34 55 42 55
5 34 55 42 55
6 42 65 42 78
8 42 65 42 78
10 42 65 42 78
12 42 65 50 78
15 50 78 50 78
17 50 78 50 78
20 50 78 65 78
23 50 93 65 78
25 50 93 65 78
28 50 93
30 65 78
35 65 78
38 65 78
40 65 114
45 65 114
50 65 130

以上产品规格未列出的可按客户要求定做。

现场照片

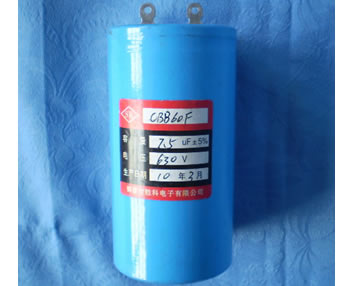

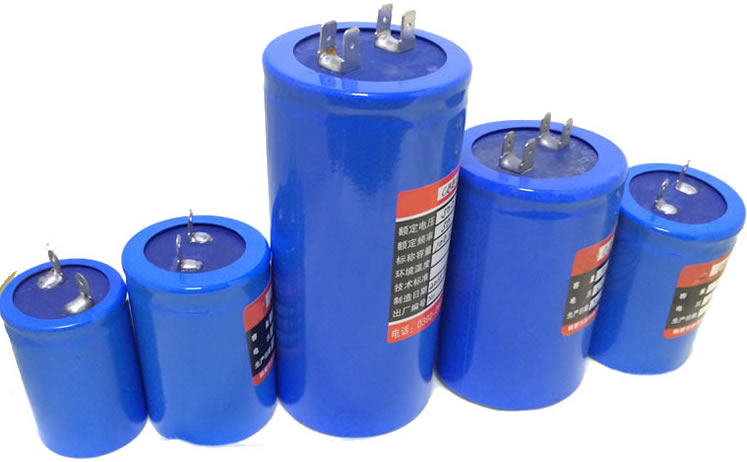

CBB60型金属化聚丙烯薄膜介质电容器实物照片   CBB60型金属化聚丙烯薄膜介质电容器现场照片
