CA301m型非固体电解质固定钽电容器

特征与用途

  • 本产品是CA30型固体钽电容器的改进型。
  • 具有体积小，性能稳定可靠的特点。

    • 技术与性能指标

  • 气候类别：55/085/10
  • 电容量允许偏差：±10%;+20%;+30/-10%
  • 损耗角正切：
    额定电压(V) 6.3 10 16 25 40 63 100 125
    标称电容量µF 损耗角正切(tgδ)
    1.0 1.5 2.2           6 6 6
    3.3           6 6 6
    4.7         8 8 8 8
    6.8       8 8 8 10 8
    10     10 10 10 8 10 10
    15   15 10 10 10 10 15 10
    22 20 15 12 12 10 10 15 12
    33 25 15 15 12 15 12 15 15
    47 30 20 15 20 15 15 15 15
    68 35 20 35 20 25 15 20 18
    100 35 30 35 30 25 20 25
    150 45 30 40 30 25 20
    220 45 35 40 35 30 30
    330 55 40 45 40 35 35
    470 60 50 50 50 45
    680 80 65 60 60
    1000 90 80 80
    1200 114 130
  • 漏电流：(20℃) I0≤0.001CRUR 或1µA（取较大者）
  • 寿命试验后的性能：电容量△C/C≤20%
    损耗角正切≤1.3倍规定极限值
    漏电流 ≤1.25倍规定极限值

    • 额定电压、标称电容量与尺寸

    额定电压UR (V) 6.3 10 16 25 40 63 100 125
    壳

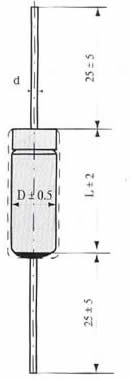

    号    		 外形尺寸MM 重量
    g     		标称电容量µF
    D × L d
    0 5×10 0.6 4.0 22
    33
    47
    68    		 15
    22
    33
    47    		 10
    15
    22
    33    		 6.8
    10
    15
    22    		 4.7
    6.8
    10
    15    		 1.5
    2.2
    3.3
    4.7
    6.8    		 1.5
    2.2
    3.3    		 1.0
    1.5
    2.2
    1 5×14 0.6 5 100
    150     		68
    100     		47
    68     		33
    47     		22
    33     		10
    15     		4.7
    6.8    		 3.3
    4.7
    2 6×16 0.6 6 220
    330     		150
    220    		 100
    150     		68
    100     		47
    68     		22
    33     		10
    15     		6.8
    10
    3 8×16 0.8 7.0 470 330 220 150

    100

    		47 22
    33     		15
    22
    4 8×22 0.8 10 680 470 330 220 150 68 47 33
    5 10×22 0.8 14 1000 680 470 330 220 100 68 47
    6 10×25 0.8 17 1200 1000 680 470 330 150 100 68
    7 10×30 0.8 22   1200 1000 680 470 220
