CA301型非固体电解质烧结钽电容器

特征与用途

  • 金属外壳、轴向引出。
  • 电性能稳定可靠,漏电流小。
  • 适用于通讯、宇航等直流或脉动电路中。
  • 技术与性能指标

  • 气候类别:55/085/10
  • 电容量允许偏差:±10%;+20%;+30/-10%
  • 损耗角正切:
    额定电压(V) 6.3 10 16 25 40 63 100 125
    标称电容量µF 损耗角正切(tgδ)
    1~4.7         6 6 6 6
    6.8       8 8 8 8 8
    10     10 8 8 8 10 15
    15   10 10 10 10 10 18 15
    22 15 15 10 10 20 18 15 23
    33 20 15 12 20 12 12 25 23
    47 25 15 20 15 25 25 28 20
    68 30 30 20 30 20 25 20 23
    100 35 20 35 25 35 20 25
    150 40 50 35 50 35 28
    220 70 45 60 50 30
    330 50 70 70 40 45
    470 85 75 50 50
    680 80 65 70
    1000 90 80
  • 漏电流:(20℃) I0≤0.001CRUR 或1µA(取较大者)
  • 寿命试验后的性能:电容量△C/C≤20%
    损耗角正切≤1.3倍规定极限值
    漏电流 ≤1.25倍规定极限值
  • 额定电压、标称电容量与尺寸

    额定电压UR (V) 6.3 10 16 25 40 63 100 125
    类别电压Uc (V) 4 6.3 10 16 25 40 63 75

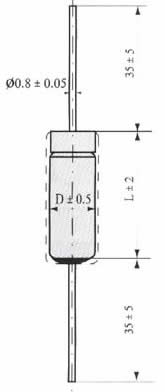

    外形尺寸MM 重量
    g
    标称电容量µF
    D × L
    5×10 4.0 33
    47
    68
    15
    22
    33
    47
    10
    15
    22
    33
    6.8
    10
    15
    22
    4.7
    6.8
    10
    15
    3.3
    4.7
    6.8
    2.2
    3.3
    1.0
    1.5
    2.2
    5×14 4.0 100 150 68
    100
    47
    68
    33
    47
    22
    33
    10
    15
    6.8 4.7
    6×16 5.0 220
    330
    150
    220
    100
    150
    68
    100
    47
    68
    22
    33
    15 10
    8×16 7.0 470 330 220 150

    100

    47 33 22
    8×22 10 680 470 330 220 150 68 47 33
    10×22 14 1000 680 470 330 220 100 68 47
    10×25 17 1200 1000 680 470 330 150 100 68
    10×30 20   1200 1000 680 470 330 150
