CA30M型非固体电解质钽电容器

特征与用途

  • 金属外壳、轴向引出。
  • 电性能稳定可靠,漏电流极小。
  • 可用于直流或脉动电路中。
  • 该产品是为重点工程配套研制的高性能产品。
  • 技术与性能指标

  • 气候类别:55/085/10
  • 电容量允许偏差:±10%;+20%
  • 损耗角正切与漏电流:
    规定
    V-µF
    +20℃时
    I0(µA)
    +85℃时
    I(µA)
    +20℃时
    tgδ(%)
    规定
    V-µF
    +20℃时
    I0(µA)
    +85℃时
    I(µA)
    +20℃时
    tgδ(%)
    6.3-220 1.4 11.2 45 30-470 8 32 50
    10-47 1 8 18 40-33 1.3 10 15
    10-680 6.8 54 50 40-100 4 32 25
    16-33 1 2 13 40-220 8.8 70 30
    16-68 1.1 8.8 20 50-150 8 32 20
    16-220 2 8 23 63-22 1.4 11 15
    16-470 7.5 60 50 63-27 3 12 15
    25-10 1 2 8 63-100 6.3 50 25
    25-22 1 2 9 75-22 3 12 10
    25-100 2.5 20 25 100-10 3 12 8
    25-330 7 28 35 100-39 4 10 24
  • 寿命试验后的性能:电容量ΔC/C≤20%
    损耗角正切≤1.5倍规定极限值
    漏电流 ≤1.25倍规定极限值

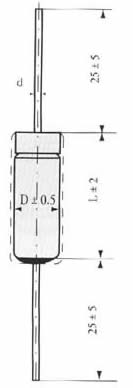

  • 额定电压、标称电容量与尺寸

    额定电压UR (V) 6.3 10 16 25 32 40 50 63 75 100
    外形尺寸MM 重量
    g
    标称电容量µF
    D × L d
    5×12 0.6 4 220 47 68 33 10 22       22
    6×16 0.6 5     68     33   27 22 10
    8×16 0.8 7   470 220 100   100       39
    8×20 0.8 10   680 470 330 470 220 150 68
