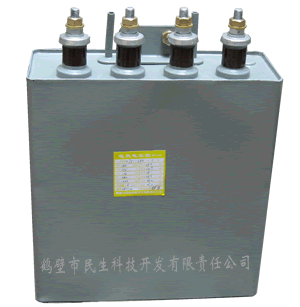

RWF电热电容器


用途
电热电容器主要应用于感应加热系统中作提高功率因素或改善回路特性。RWM及RFM型水冷式、全薄膜电热电容器性能符合JB7110-93《电热电容器》及IEC6110(1998)《频率40-24000HZ感应加热装置用电容器》。
使用条件
1.户内安装,海拔高度不超过1000M。

2.安装场所无剧烈的机械振动,无有害气体和蒸气以及爆炸性尘埃。

3.冷却水进水温度不超过30,对于1000KVAR以及上的不底于6L/min。

4.长期过电压(24小时中不超过4小时)不超过1.lu,长期过电流(包括谐泼电流)不超过1.35ln。

主要技术参数
序号 型号 额定值
电压(KV) 电量(Kvar) 频率(KHz) 电容(UF) 电流(A)
1 RWM0.75-180-0.55 0.75 180 0.5 240 4×25.5
2 RWM0.5-180-1S 0.5 180 1.0 360 4×28.5
3 RWM0.5-180-1SB 0.5 180 1.0 360 114.6(5)
4 RWM0.75-180-1S 0.75 180 1.0 240 4×12.7
5 RWM0.75-180-1SB 0.75 180 1.0 240 50.9(5)
6 RWM0.75-360-1S 0.75 360 1.0 480 4×25.5
7 RWM0.75-360-1SB 0.75 360 1.0 480 101.9(5)
8 RWM1.0-180-1S 1.0 180 1.0 180 4×7.16
9 RWM1.0-180-1SB 1.0 180 1.0 180 28.6(5)
10 RWM1.0-360-1S 1.0 360 1.0 360 4×14.3
11 RWM1.0-360-1SB 1.0 360 1.0 360 57.3(5)
12 RWM0.75-320-2S 0.75 320 2.0 427 4×11.3
13 RWM0.75-500-2S 0.75 500 2.0 667 4×17.7
14 RWM0.375-250-2.5S 0.375 250 2.5 667 4×28.3
15 RWM0.375-250-2.5SB 0.375 250 2.5 667 113.2(5)
16 RWM0.5-250-2.5S 0.5 250 2.5 500 4×15.9
17 RWM0.5-250-2.5SB 0.5 250 2.5 500 63.7(S)
18 RWM0.5-500-2.5S 0.5 500 2.5 1000 4×31.8
19 RWM0.75-250-2.5S 0.75 200 2.5 333 4×7.07
20 RWM0.75-250-2.5SB 0.75 250 2.5 333 63.7(S)
21 RWM0.75-500-2.5SB 0.75 500 2.5 667 4×14.1
22 RWM0.75-160-2S 0.75 160 2.0 213 4×3.77
23 RWM0.75-320-3S 0.75 320 3.0 427 4×7.55
24 RWM0.75-500-3S 0.75 500 3.0 667 4×11.8
25 RWM0.75-560-3S 0.75 560 3.0 747 4×13.2
26 RWM0.375-260-4S 0.375 260 4.0 693 4×18.4
27 RWM0.375-260-4SB 0.375 260 4.0 693 73.6(5)
28 RWM0.5-260-4S 0.5 260 4.0 520 4×10.3
29 RWM0.5-260-4SB 0.5 260 4.0 520 41.4(5)
30 RWM0.5-560-4S 0.5 560 4.0 1120 4×22.3
31 RWM0.5-260-4S 0.5 260 4.0 347 4×4.6
32 RWM0.75-260-4SB 0.75 260 4.0 347 18.4(5)
33 RWM0.75-560-4S 0.75 560 4.0 747 4×9.90
34 RWM0.375-160-8S 0.375 160 8.0 427 4×5.66
35 RWM0.375-160-8SB 0.375 160 8.0 427 22.6(5)
36 RWM0.375-320-8S 0.375 320 8.0 853 4×11.3
37 RWM0.375-320-8SB 0.375 320 8.0 853 45.3(5)
38 RWM0.375-640-28S 0.375 640 8.0 1707 4×22.6
39 RWM0.5-160-8S 0.5 160 8.0 320 4×3.18
40 RWM0.5-320-8S 0.5 320 8.0 640 4×6.37
41 RWM0.5-320-8SB 0.5 320 8.0 640 25.5(5)
42 RWM0.5-640-8S 0.5 640 8.0 1280 4×12.7

注:1.尾注号“B”的电容器实际电容按4:8:1:9:2比例配置,S-水冷式,B-分级可调式输出。
2.额定容量500Kvar及以上或定频率4KHz及以上的电容器为铜外壳,设计序号:1-电容器外壳为铜板或黄铜板(数字1省略)2、3-电容器外壳为铝板出线套管用硅橡胶密封。
3.其余为铜外壳。
4.型号说明:如:RWM0.75-320-2S,R(代表电热)W(液体介质)M(固体介质)2(设计序号:外壳材料) 0.75(电压)-320(容量)-2(频率)S(尾注号)
