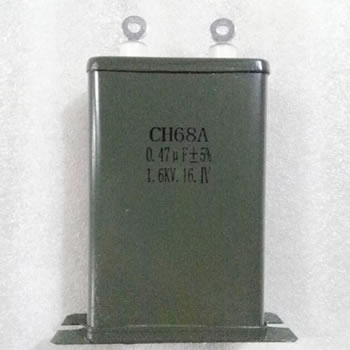

CH68A型交流复合介质换相电容器

特征与用途

1.矩形金属外壳,全密封结构。

2.采用优质浸渍材料,性能优良,散热性好。

3.适用于换相等交流电路中。

4.电压为500V-10KV。

技术与性能指标

气候类别:-40℃ ~55℃

电容量允许偏差:±5%;±10%

损耗角正切:≤ 0.004

绝缘电阻:≥ 3000S

耐电压:4.3URD.C. (10S)

工作频率:100HZ

产品属性:

类别 双螺柱引出 结构 固定
封装外形 长方形 特性 高压
引出线类型 径向引出线 允许偏差 0.01µF-10µF

额定电压、标称电容量与尺寸

额定电压 800VA.C. 1200VA.C.
外形尺寸mm L B H L B H
标称电容量µF
10 145±3 104±3 155±3 145±3 104±3 145±3
15 145±3 104±3 145±3 145±3 104±3 180±4
20 145±3 104±3 160±3 145±3 104±3 215±4
30 145±3 104±3 215±3 200±4 105±3 225±4
36 200±4 104±3 185±4 200±4 104±3 225±4
47 200±4 104±3 225±4 200±4 104±3 330±5
50 200±4 104±3 240±4 200±4 104±3 330±5
