CH82型高压密封复合介质电容器

旧型号(CMY-1、CH2、CH3)

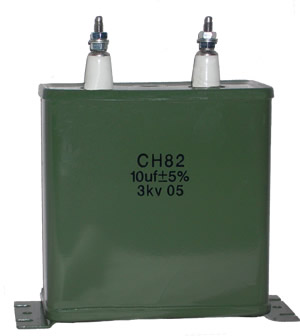

CH82型高压密封复合介质电容器实物图

CH82型高压密封复合介质电容器,以具有较好电性能的金属化薄膜作为介质，铝箔为电极，金属外壳全密封结构。

特征与用途

  1. 金属外壳，陶瓷绝缘子密封结构，防潮性和散热性能较好。
  2. 有25个壳号，额定电压范围：2KV ～ 100KV；标称电容量范围： 0.01µF ～ 10µF.
  3. 具有高电压，较好绝缘电阻等电性能。
  4. 用于直流和脉动电路的各种电子设备中。

技术与性能指标

引用标准：SJ660-73

气候类别：55/085/10

工作温度范围：-55℃~+85℃

额定电压：2KV-100KV

容量范围：0.01uF ~ 10uF

电容量允许偏差：±5%;±10%

损耗角正切：tanδ≤0.01（1KHz）

绝缘电阻：CR≤0.1μF R≥10000MΩ
CR>0.1μF RCR≥2000S

耐电压：
UR ≤30KV 1.5UR (10S)
UR>30KV 1.2UR (10S)

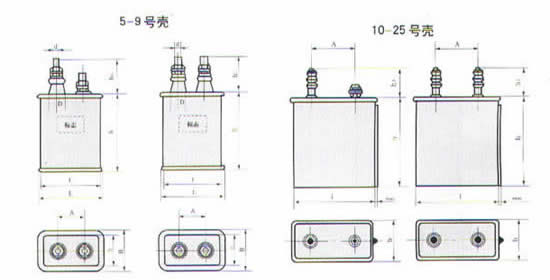

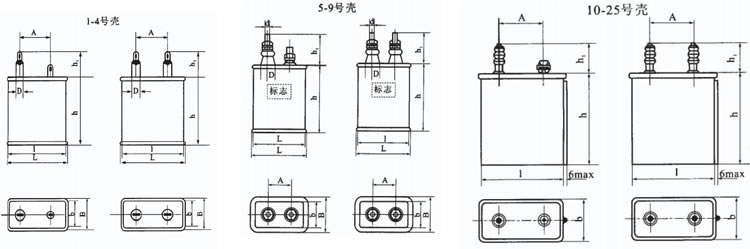

CH82型高压密封复合介质电容器尺寸图

额定电压、标称电容量与尺寸见下表：

外壳编号 外形尺寸mm 重量
KG
l L
不大于 		b B
不大于		 h
公称 公差 公称 公差 公称 公差
1 45 +2 53 25 +2 32 50 +2 0.25
2 70 ±3 0.3
3 65 ±3 73 35 42 0.5
4 ±3 110 0.8
5 75 85 55 65 85 1
6 130 1.2
7 90 105 65 76 110 1.5
8 130 140 2
9 145 2.8
10 145 154 100 112 4
11 190 ±5 5
12 215 7
13 200 ±5 105 9.5
14 270 70 235 10.5
15 325 ±8 14
16 120 280 ±5 17
17 325 ±8 22
18 365 ±8 105 215 ±5 18
19 145 25
20 320 120 385 ±8 35
21 350 180 ±5 50
22 445 145 ±3 215 ±5 30
23 335 ±8 50
24 370 55
25 540 310 ±8 90

额定电压
KV 		标称电
容量
µF 		外壳编号 引出头尺寸mm
h1
不大于 		D
不大于 		d A
公称 公差
2 0.22 1 21 15 - 20 ±3
0.47 2
1 3 34
2 4
4 6 35 22 M4
8 8 70 ±4
10 9
3 0.1 1 21 15 - 20 ±3
0.22 0.47 2.3
1 4 34
2 6
4 9 3.5 22 M4 ±4
6 70
10 10
4 0.047 1 27 15 - 20 ±3
0.1 2
0.22 3 34
0.47 4
1 6 35 22 M4 ±4
2 8 70
4 10
6 10
6.3 0.01 3 27 15 - 34 ±3
0.047
0.1
0.22 4
0.47 6 40 27 M4 ±4
1 9 70
2 10
4 11
8 0.1 5 34 ±3
0.22 6
0.47 8 70 ±4
10 0.01 5 50 27 34 ±3
0.022
0.047
0.1 6
0.22 7 45
0.47 9 70 ±4
1 10
2 11
15 0.01 7 70 27 M4 45 ±3
0.022
0.047
0.1
0.22 9 42 70 ±4
0.47 11
1 15 140 +8
-4
2 16
20 0.1 9 93 42 70 ±4
0.22 11
0.47 14 140

±8

-4
1 16
2 17
4 21 150
30 0.047 10 120 42 M5 80
0.1 11
0.22 12
0.33 16 140
0.47
1 20 150
2 21
40 0.1 13 140 65 M5 110
0.22 18 170
0.33 19
0.47 22
1 24
60 0.1 19 170 110 205
0.22 22 282
0.33 23
0.47 24
80 0.047 19 230 205
0.1 22 282
0.22 24
100 0.047 22 240
0.1 24
0.22 25

以上产品规格未列出的可按客户要求定做。

注意事项

1.本产品应使用于规定的用途和场合，如果使用条件超出标准规定，会影响产品性能。

2.产品贮存时应放置干燥环境下保管，环境温度－10℃～＋40℃，相对湿度≤80%，并应避免水、油、酸、碱、盐及其他腐蚀性气氛的影响。

3.储存期超过一年的电容器在使用前应进行电气性能及可焊性检查。

产品属性:

类别 双螺柱引出 结构 密封
封装外形 长方形 特性 高压
引出线类型 径向引出线 允许偏差 0.01μF-200μF

现场照片：

CH82型高压密封复合介质电容器实物图   CH82型高压密封复合介质电容器现场照片
