CHZN型阻尼电容器

产品用途:

该产品主要适用于电力电子设备中半导体的切换和保护、滤波和储能。

产品特点：

1.无感卷制、圆柱铝外壳封装。散热性能好。

2.能够承受瞬间较大电流和高电压的冲击，容量衰减小、体积小、重量轻、寿命长、易安装等优点。

执行标准：

GB/T 17702.1-1999 电力电子电容器第1 部分：总则。

GB/T 17702.2-1999 电力电子电容器第2 部分：熔丝的隔离试验、破坏试验、自愈性试验及耐久性试验的要求。

技术参数

1.温度范围：-40℃～+70℃
2.产品电压范围：0.5kVac-10kVac。
3.产品容量范围：0.05～50μF。
4.容量偏差：±5%，±10%。
5.电容器在1kHz 的损耗角正切值(tanδ) ≤0.0010。
6.端子间绝缘电阻值：当C≤1μF R≥3000MΩ；当C>1μF RC≥3000S。
7.端子间试验电压：直流电压测试2.15UN 或交流电压测试1.5UN，时间10S。

额定电压、标称电容量与尺寸

电压	500Vac/1KVac		1.6KVac		2KVac		2.5KVac		3KVac		3.5KVac		4KVac
容量	图	H	图	H	图	H	图	H	图	H	图	H	图	H
0.1uF	1	55	1	55	1	55	2	60	2	60	2	60	2	60
0.22uF	1	55	1	55	1	55	2	60	2	60	2	80	2	60
0.33uF	1	55	1	55	1	55	2	60	2	80	2	80	2	80
0.47uF/0.5uF	1	55	1	55	1	75	2	80	2	80	3	123	3	123
1uF	1	75	1	75	2	80	3	123	3	123	3	143	4	122
2uF	2	80	2	80	3	123	3	143	4	142	5	141	6	140
3uF	2	80	3	123	3	143	4	142	5	141	6	140	8	140
4uF	3	123	3	143	4	142	5	141	7	140	8	140	6	245
6uF	3	143	4	142	5	141	7	140	5	245	6	245	8	245
10uF	4	142	5	141	7	140	6	245	8	140	/	/	/	/

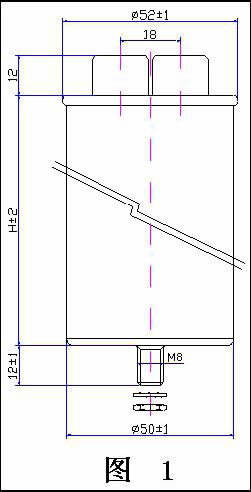

外形尺寸图：
