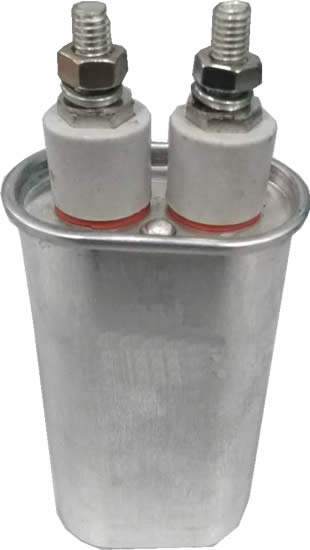

CHMA型硅控整流电容器

产品用途:

该产品主要适用于硅控整流器及高频滤波电路中。起滤波整流及储能等作用。

产品特点:

1.无感卷制、圆柱铝外壳封装。散热性能好。

2.能够承受瞬间大电流和高电压的冲击,容量无衰减、高频性能好,体积小、重量轻等优点

技术参数

1.温度范围:-40℃~+65℃
2.产品电压范围:200Vpk-2000Vpk。
3.产品容量范围:0.25~50μF。
4.容量偏差:±5%,±10%。
5.电容器在1kHz 的损耗角正切值(tanδ) ≤0.0020。
6.端子间绝缘电阻值:当C≤1μF R≥1000MΩ;当C>1μF RC≥1000S。
7.端子间试验电压:直流电压测试2UN ,时间10S。

额定电压、标称电容量与尺寸

1500Vpk
容量 A B D H
0.5uF 35 55 30 70
1uF 35 55 30 100
2uF 47 73.5 30 100

外形尺寸图:
