ASMJ型自愈式低压交流滤波电容器

ASMJ型自愈式交流滤波电力电容器

ASMJ型自愈式低压滤波电容器,以具有较好电性能的聚丙烯膜作为介质，锌铝金属化层为电极，采用无感式卷绕，金属外壳，全密封结构。

产品用途：

1.用在变流器及变频器等谐波含量较高的供电系统中，滤除高次谐波、改善电网电压质量。

2.与别的器件连接在一起，组成交流滤波器。

3.对一种或多种谐波电流提供低阻抗通道，并提高功率因数。

性能特点：

1.使用寿命长。

2.过载能力强，过电流；可在1.3倍的额定电流下长期工作。长期过电压，电压过载能力为额定电压的1.1倍，连续运行8小时\天。

3.内设放电电阻和特殊放爆装置

技术与性能：

1.产品执行：GB\T 12747.1-2004/IEC60831-1:1996

2.环境温度：-40℃～+50℃

3.电容器允许偏差：+5％～+10%（或根据客户要求）

4.损耗角正切值：tg &≤0.0020（100Hz）

5.耐电压：2.15Un +1.5Un (2s)

矩形产品额定电压,额定电容量与尺寸:

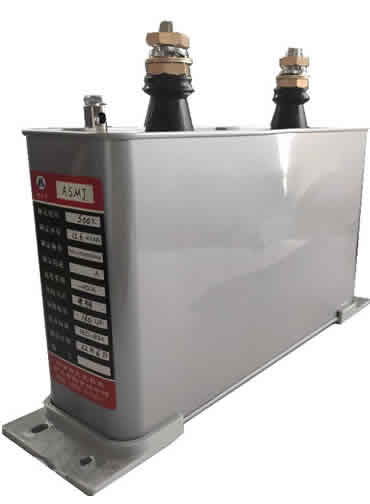

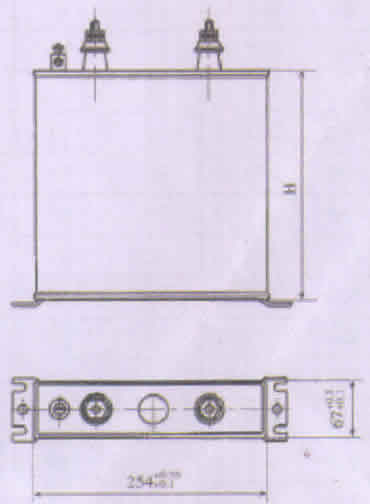

尺寸图		实物图

额定电压（Vac）	标称电容（UF）	额定功率（Kvar）		长（L）	厚（B）	高（H）
额定电压（Vac）	标称电容（UF）	50Hz	60Hz	长（L）	厚（B）	高（H）
400	119.045	10	12	254	67	180
400	298.57	15	18	254	67	180
400	398.09	20	24	254	67	240
400	497.62	25	30	254	67	240
400	597.14	30	36	254	67	300
400	696.66	35	42	254	67	300
450	157.37	10	12	254	67	180
450	235.91	15	18	254	67	180
450	314.34	20	24	254	67	240
450	393.18	25	30	254	67	240
450	471.81	30	36	254	67	300
480	138.23	10	12	254	67	180
480	207.34	15	18	254	67	180
480	276.46	20	24	254	67	240
480	345.57	25	30	254	67	300
480	414.68	30	36	254	67	300
525	115.55	10	12	254	67	180
525	173.87	15	18	254	67	180
525	231.1	20	24	254	67	240
525	288.87	25	30	254	67	300
550	105.28	10	12	254	67	180
550	157.92	15	18	254	67	180
550	210.56	20	24	254	67	240
550	263.2	25	30	254	67	300
550	315.84	30	36	254	67	300
650	75.38	10	12	254	67	180
650	113.07	15	18	254	67	240
650	150.76	20	24	254	67	240
650	188.45	25	30	254	67	300

圆柱形产品额定电压,额定电容量与尺寸:

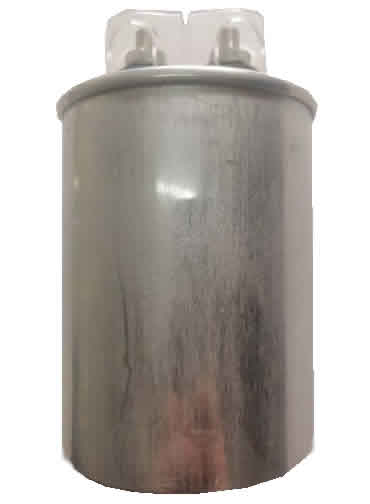

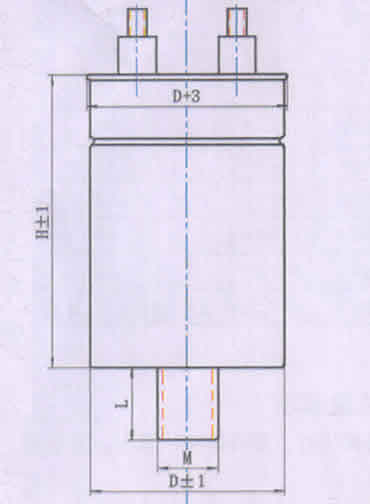

尺寸图		实物图

额定电压（Vac）	标称电容（UF）	额定功率（Kvar）		直径（D）	高（H）
额定电压（Vac）	标称电容（UF）	50Hz	60Hz
400	199.045	10	12	116	180
400	298.57	15	18	136	180
400	398.09	20	24	116	300
400	497.62	25	30	116	300
400	597.14	30	36	136	300
400	696.66	35	42	136	300
450	157.37	10	12	116	180
450	235.91	15	18	136	180
450	314.34	20	24	116	300
450	393.18	25	30	116	300
450	471.81	30	36	136	300
480	138.23	10	12	116	180
480	207.34	15	18	136	180
480	276.46	20	24	116	300
480	345.57	25	30	116	300
480	414.68	30	36	136	300
525	115.55	10	12	116	180
525	173.87	15	18	136	180
525	231.1	20	24	136	180
525	288.87	25	30	116	300
525	346.64	30	36	136	300
550	105.28	10	12	116	180
550	157.92	15	18	136	180
550	210.56	20	24	116	300
550	263.2	25	30	136	300
550	315.84	30	36	136	300

注意事项：

选择使用时，要根据实际情况，选用此型号的电容器要确定是单相还是三相，三相电容器内部连接为△（三角）接法。
