CB17型精密箔式聚苯乙烯薄膜电容器

特征与用途

  1. 矩形阻燃料外壳,环氧树脂封装,单向对角引出。
  2. 体积小,重量轻,可靠性高,能承受大脉冲电流作用。
  3. 用于直流或脉动电路中,并能在低电平下可靠工作,特别适用于各类精密仪器、仪表、计算机、程控交换机以及通讯设备等。

技术与性能指标

  1. 详细规范:GB10185-88
  2. 气候类别:40/070/21
  3. 电容量允许偏差:±0.5%(D);±1%(F);±2%(G);±2.5%(H)
  4. 损耗角正切:CR≤1000PF ≤0.0008(10KHz)
    CR>100PF ≤0.0005(10KHz或1KHz)
  5. 绝缘电阻: ≥100000MΩ
  6. 耐电压:2UR (1S)
  7. 温度系数:-(125±80)×10-6/℃
  8. 寿命试验:
    ①. 试验条件
      试验温度:70℃
      施加电压: 1.5UR
      试验时间:1000h

    ②.试验后性能
      电容量变化:ΔC/C≤(0.75% + 0.75PF)
      损耗角正切赠量:≤规定值的1.4倍
    绝缘电阻 ≥规定值

额定电压、标称电容量与尺寸

额定电压 63V

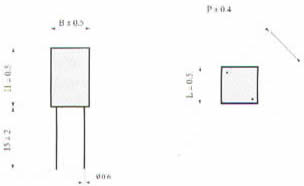

尺寸 B L H P
标称电容量
100-4870 6.3 6.3 11 7.2
4990-15000 7.5 7.5 13 7.2
15400-29400 10 10 14 10.7
30100-56200 12.5 12.5 13 14.3
