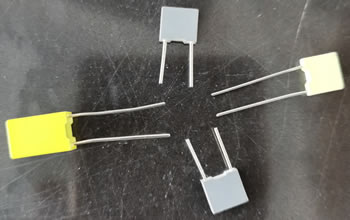

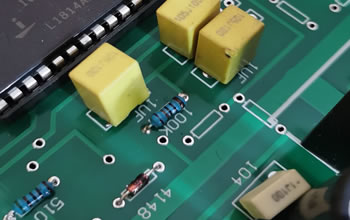

CL233X型金属化聚酯薄膜电容器

特征用途:

1.矩形阻燃塑料外壳,阻燃环氧树脂封装,单向引出结构。

2.体积小,重量轻,有良好的自愈性。

3.用于直流或脉动电路中,特别适用于彩电、军用整机,用户程控交换机等。

4.可靠性高。

产品技术条件和检验标准:

国际电工委员会标准IEC 384-2  德国工业标准  DIN44110T1.DIN45910T11

产品容量、电压与外形尺寸:见表
P=7.5  d=0.6

63V-/40V~ 100V-/63V~ 250V-/160V~ 400V-/200V~ 600Vdc
B H L B H L B H L B H L B H L
1000pF 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5 2.5 7 10
1500pF 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5 2.5 7 10
2200pF 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5 2.5 7 10
3300pF 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5
4700pF 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5 4 9 10.5
6800pF 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5 4 9 10.5
0.01uF 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5 4 9 10.5 4 9 10.5
0.015uF 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5 4 9 10.5 5 11 10.5
0.022uF 3.5 6.5 10.5 3.5 6.5 10.5 3.5 6.5 10.5 5 11 10.5 6 12 10.5
0.033uF 3.5 6.5 10.5 3.5 6.5 10.5 4 9 10.5 6 12 10.5
0.047uF 3.5 6.5 10.5 3.5 6.5 10.5 4 9 10.5   6  12 10.5
0.068uF 3.5 6.5 10.5 4 9 10.5 5 11 10.5

 6

12 10.5
0.10uF 3.5 6.5 10.5 4 9 10.5 5 11 10.5
0.15uF 3.5 6.5 10.5 4 9 10.5 6 12 10.5
0.22uF 4 9 10.5 5 11 10.5
0.33uF 4 9 10.5 5 11 10.5
0.47uF 5 11 10.5
0.68uF 5 11 10.5
1.0u F 6 12 10.5

P=5  d=0.6

   63V-/40V~ 100V-/63V~ 250Vdc 400Vdc
B H L B H L B H L B H L
1000pF 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2
1500pF 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2
2200pF 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2
3300pF 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2
4700pF 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 3.5 7.5 7.2
6800pF 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 3.5 7.5 7.2
0.01uF 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 4.5 9.5 7.2
0.015uF 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 4.5 9.5 7.2
0.022uF 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 5 10 7.2
0.033uF 2.5 6.5 7.2 2.5 6.5 7.2 3.5 7.5 7.2 6 11 7.2
0.047uF 2.5 6.5 7.2 3 6.5 7.2 3.5 7.5 7.2 6 11 7.2
0.068uF 2.5 6.5 7.2 3.5 7.5 7.2 3.5 7.5 7.2
0.10uF 2.5 6.5 7.2 4.5 9.5 7.2 4.5 9.5 7.2
0.15uF 3.5 7.5 7.2 5 10 7.2 5 10 7.2
0.22uF 3.5 7.5 7.2 6 11 7.2 6 11 7.2
0.33uF 4.5 9.5 7.2 6 11 7.2
0.47uF 5 10 7.2 6 11 7.2
0.68uF 5 11 7.2 6 11 7.2
1.0u F 6 11 7.2 6 11 7.2
技术与性能指标:

1.详细规范:GB/T7332-96
2.气候类别:55/100/21
3.电容量允许偏差:±5%(J);±10%(K);±20%(M)
4.损耗角正切:≤0.01(1KHz)
       ≤0.015(10KHz)
5.绝缘电阻:

C>0.33μF C≤0.33μF
UR>100V UR≤100V UR>100V UR≤100V
2500S 1250S 7500MΩ 3750MΩ

6.耐电压:1.6UR (2S)

7.寿命试验
①. 试验条件
  试验温度:85℃
  施加电压:1.25UR
  试验时间:2000h

②.试验后性能
  电容量变化:ΔC/C≤5%
  损耗角正切:≤0.003(10kHz)
  绝缘电阻: ≥50%规定值
