CBB83型金属化聚丙烯膜电容器

典型应用

隔直、耦合、去耦、旁路,尤其适用于 IGBT整流后滤波电路。

一般特性

介质:聚丙烯,损耗小,非常适用在大电流脉冲电路场合下使用。

电极:真空蒸镀铝金属化层,体积小,重量轻。具有优良的自愈性能,安全可靠。

卷绕:无感

引线:根据客户要求,可以镀锡铜线、塑包多股铜线、引出片、铜螺栓、内螺母等。轴向或径向引出结构。

封装:阻燃塑料外壳或聚酯阻燃耐热胶带灌封阻燃环氧树脂。

技术与性能指标

1、额定电压:( U R ): 1200V DC ; 1600 V DC

2 、额定工作温度: 85℃

3、电容量范围:1-30 μF

4、电容量允许偏差(1KHZ):±5 % ; ± 10 % ;

5、损耗角正切:≤0.0030(1KHZ)

6、绝缘电阻:≥5000S 测试电压:100Vdc

7、耐电压: 1. 25U R 2S

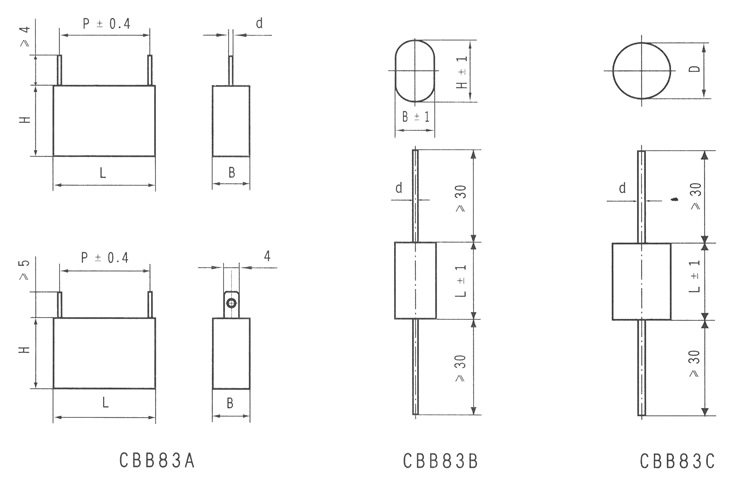

8 、电压、电容量及外形尺寸见表一、表二

9、可根据用户要求设计生产其它规格和结构。

表一 CBB83

额定电压

1200V DC

外形结构

矩形塑壳

圆形塑壳

胶带轴向压扁

胶带轴向圆柱

外形尺寸

L×B×H

D×L

L×B×H

D×L

标称电容量

1 μF

37×12×26

-

43×11×20

16×43

2 μF

37×18×30

-

43×16×25

21×43

2.2 μF

37×18×30

-

43×17×26

22×43

3 μF

37×22×34

-

43×20×29

26×43

3.3 μF

37×22×34

-

43×21×30

27×43

4 μF

47×20×34

-

56×19×29

25×56

4.7 μF

47×22×34

-

56×21×30

27×56

5 μF

47×24×36

-

56×22×31

27×56

6 μF

47×26×38

-

56×24×33

29×56

8 μF

47×32×40

-

56×28×37

35×56

10 μF

58×30×44

45×55

-

38×56

15 μF

57×39×50

50×55

-

46×56

20 μF

66×40×50

55×65

-

53×56

30 μF

-

55×75

-

51×75

表二 CBB83

额定电压

1600V DC

外形结构

矩形塑壳

圆形塑壳

胶带轴向压扁

胶带轴向圆柱

外形尺寸

L×B×H

D×L

L×B×H

D×L

标称电容量

1 μF

37×18×30

-

43×14×23

19×43

2 μF

37×22×34

-

43×20×29

25×43

2.2 μF

37×22×34

-

43×21×31

27×43

3 μF

47×22×34

-

56×21×30

26×56

3.3 μF

47×24×34

-

56×22×31

27×56

4 μF

47×26×38

-

56×24×34

30×56

4.7 μF

47×28×42

-

56×26×35

31×56

5 μF

47×28×42

-

56×26×36

33×56

6 μF

47×36×47

-

56×30×40

37×56

8 μF

57×39×50

45×55

-

42×56

10 μF

57×39×50

50×55

-

47×56

15 μF

66×40×50

50×65

-

50×56

20 μF

-

55×75

-

52×75

30 μF

-

55×95

-

54×95
