CBB65型金属化聚丙烯膜介质电容器

特征用途：1.圆型金属铝外壳，体积小，重量轻。2.电性能优良，损耗小，具有良好的自愈性。3.内部装有压力式防爆装置，使用安全可靠。4.适用于交流400伏，660伏电力系统中，特别适用作空调压缩机专用电容及组装功率因数自动补偿柜无功就地补偿装置等。5.用于频率为50H_Z交流电源供电的单相电动机启动和运转、可连续工作。

技术与性能指标：

• 详细规范：GB3667-97
• 气候类别：40/070/21
• 电容量允许偏差：±5%
• 损耗角正切：≤0.002（100Hz.）
• 绝缘电阻：≥12000S
• 耐电压：1.75U_n (2S)
• 寿命试验
  ⑴.试验条件
  试验温度：70℃
  施加电压：1.25U_n
  试验时间：600h
  ⑵.实验后性能
  电容量变化：△C/C≤3%

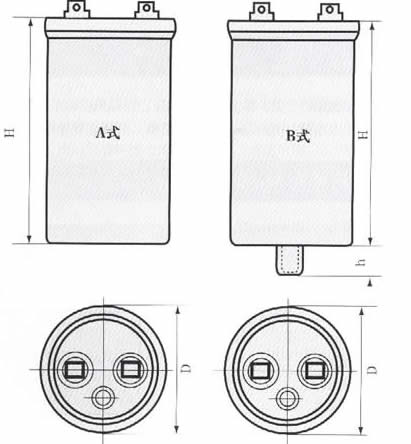

额定电压、标称电容量与尺寸：见表

	450VA.C.		400VA.C.
	D	H	D	H
12	50	81
15	50	81
20	50	116
23	50	116
25	50	116
29	50	130
35			50	130
40			55	130
45			55	130

　CBB65D型：

	450VA.C.
	D±1	H±2
25	45	98
30	45	113
35	45	123
40	50	123
45	50	123
50	50	133
55	55	123
60	55	133
65	60	133
70	60	133

CBB65B型：

	400VA.C.		450VA.C.
	D	H	D	H
10			42	82
12			42	82
15			50	82
20			50	118
23			50	118
25			50	118
29			50	132
35	50	132
40	55	132
45	55	132
50	60	132

	450VA.C.			400VA.C.
	额定电容	D	H	额定电容	D	H
1.7	34	50	100	12.54	50	100
2	40	50	100	14.7	50	135
2.5	50	50	135	18.4	50	135
3.3	66	55	135	24.2	55	135
5	100	65	135	36.7	65	135
6.6	132	65	185	48.5	65	185
10	200	65	260	73.5	65	260

表一 CBB65

额定电压	400 V AC		450 V AC
外形尺寸 mm
标称电容量
10 μF	42	65	42	65
12 μF	42	65	42	75
15 μF	45	65	45	85
20 μF	45	75	45	100
25 μF	45	85	45	100
30 μF	50	85	50	100
35 μF	50	100	55	100
40 μF	50	100	55	100
45 μF	55	100	55	125
50 μF	55	100	55	125
60 μF	55	115	60	125
70 μF	55	125	60	135
80 μF	60	125	60	135
100 μF	60	125	65	135

表二 CBB65

额定电压	400 V AC			660 V AC
额定容量（ Kvar）	测定电容量（ μF ）	D	H	测定电容量（ μF ）	D	H
1.7	34	50	100	12.54	50	100
2	40	50	100	14.7	50	125
2.5	50	50	125	18.4	50	125
3.3	66	55	125	24.2	55	135
5	100	65	125	36.7	65	135
6.6	132	65	170	48.5	65	185
10	200	65	235	73.5	65	270
